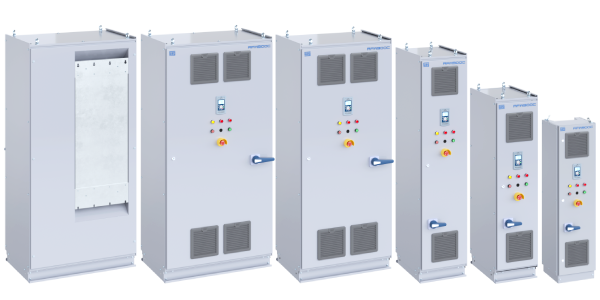

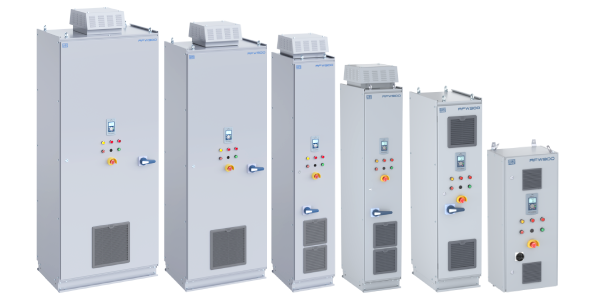

Completo y listo para usar

El AFW900 es una solución de convertidor de frecuencia montado en panel con varias características innovadoras disponibles desde su versión básica y una amplia gama de opciones seleccionables o versiones personalizadas.

Debidamente montado en un cuadro eléctrico, con dimensiones reducidas y probado según los requisitos de la norma NBR IEC 61439-1/2, es la solución ideal, lista para la instalación, parametrización y arranque del motor.

Alto rendimiento y seguridad

Compuesto por el variador CFW900 de alto desempeño estático y dinámico en el control de motores, proporciona economía de energía, seguridad en la operación, aumento de la productividad y calidad en los procesos en que es implementado y permite fácil acceso a las informaciones de la aplicación y ajustes de configuración de forma simple y rápida.

Los beneficios se ven reforzados por la experiencia de WEG en paneles de accionamiento aplicada en el montaje de este conjunto en una caja metálica con tratamiento superficial y plan de pintura adecuado para diversos ambientes, protección y blindaje adecuados, ya sean mecánicos, eléctricos o electromagnéticos, sometiéndose a procedimientos estandarizados para verificaciones y pruebas de tipo y rutina.

Flexible y conectado

Con una amplia gama de funciones en la versión estándar o a través de opciones, es posible aplicar el inversor en varios tipos de procesos e integrarlos a través de diversas posibilidades de redes de comunicación industriales. La versión estándar cuenta con dos puertos Ethernet, un modelo de conmutador con MQTT y otros protocolos, así como un puerto serie (RS485). Además, se pueden incorporar módulos opcionales con otros tipos de puertos y protocolos de comunicación.

La versión de interfaz hombre-máquina (HMI) Bluetooth â permite un formato cómodo para supervisar, configurar y realizar copias de seguridad de los parámetros a través de la aplicación WPS Mobile. La HMI también cuenta con un puerto USB.

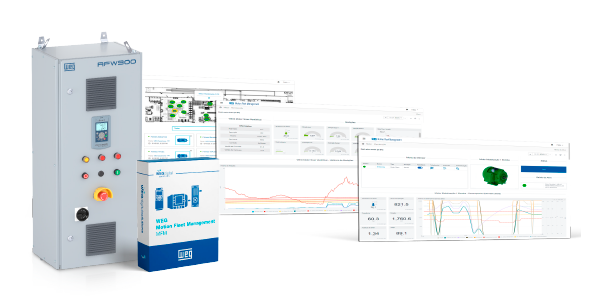

Inversor compatible con la plataforma WEG Motion Fleet Management (MFM) y alineado con la industria 4.0.

Haga clic para obtener más información sobre MFM

Características principales  de la versión Estándar

  • Potencias disponibles: 208 a 240 V trifásica corriente de salida 4,6 a 370 A (1,1 a 110 kW o 1,5 a 150 cv); 380 a 480 V trifásica: corriente de salida 2,8 a 760 A  (1,1 a 440 kW o 1,5 a 550 cv)
  • Panel con grado de protección IP42 o IP55
  • Versiones con seccionador o disyuntor de entrada con tirador exterior

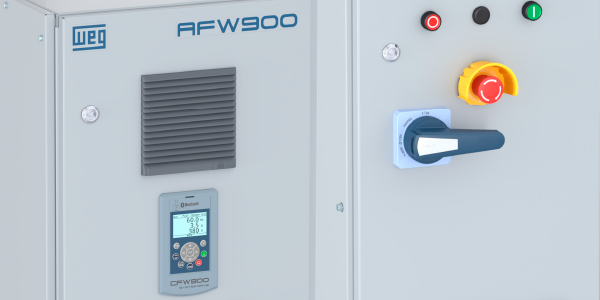

  • HMI gráfica instalada en la puerta del panel, desmontable, con puerto USB y tecla de ayuda y Bluetooth según versión
  • Navegación a través de menús intuitivos y con reloj en tiempo real (RTC) integrado para una mayor precisión en el diagnóstico y la lógica de control
  • Botones para activación directa en el panel y desconexión de emergencia.
  • Versiones con o sin filtro de salida para grandes longitudes de cable hasta el motor
  • Mayor capacidad de procesamiento y SoftPLC que añade funciones de controlador lógico programable permitiendo incorporar la lógica de control directamente al variador simplificando el sistema, software WPS gratuito
  • IoT - Preparado con protocolo MQTT en el producto estándar
  • Filtro RFI en la versión estándar
  • Inductor de enlace de CC para la mitigación de armónicos en la versión estándar
  • Capa protectora de las tarjetas electrónicas clase 3C2 en versión estándar o especial 3C3
  • Funciones de parada de seguridad STO (Safe Torque Off) y SS1-t (Safe Stop 1 time controlled) integradas en el producto
  • Varias opciones de módulos de E/S, temperatura, comunicación y codificador
  • Cumple las principales normas internacionales
  • Versión adicional AFW900C (Compacta) con disipador de potencia externo y dimensiones reducidas



AFW900C Compact Version

  • Características equivalentes en dimensiones reducidas
  • Grado de protección IP54
  • Interruptor automático de entrada
  • Rejillas y ventiladores optimizados
  • Sistema de convertidor de frecuencia autoventilado con disipador externo
  • Espacio posterior de 200 mm hasta la pared para el flujo de aire
  • Funciones de control equivalentes a la versión Estándar
  • Sin opción de seccionador ni filtro de salida

Aplicaciones

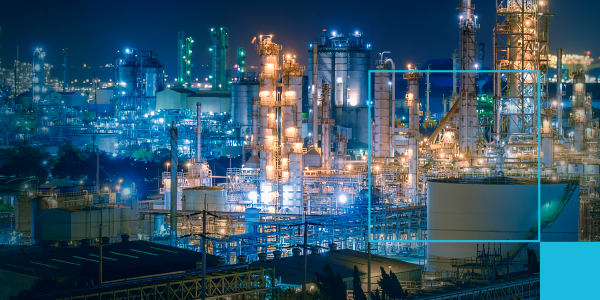

Bombas, ventiladores, elevación de cargas, molinos, centrífugas, cintas transportadoras, maquinaria, procesos, cemento, minería, saneamiento, azúcar y alcohol, petróleo y gas, papel y celulosa, entre otros.
