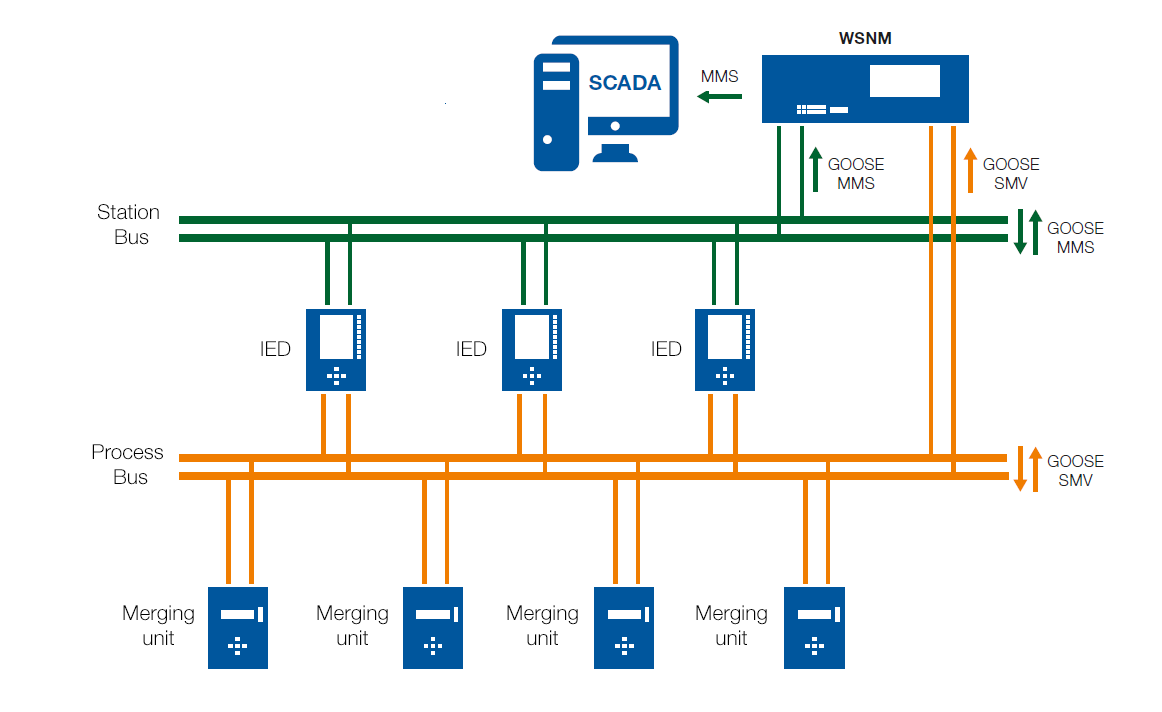

O WSNM é capaz de identificar falhas como perda de integridade das mensagens, ausência de mensagens previstas, ausência de sinais de sincronismo, presença de mensagens não previstas, intervalos anormais entre mensagens previstas e tempo anormal de propagação (latência) para mensagens previstas com período fixo de publicação. O software roda em sistema operacional Linux®, instalado em computador industrial com os mesmos quesitos construtivos aplicáveis a IEDs, possibilitando monitorar ao mesmo tempo, tanto o barramento de processos quanto o barramento de estação da subestação.
Dentre os recursos do WSNM estão:
O sistema é totalmente passivo. O WSNM não demanda customização dos IEDs para funcionar, nem interfere nas mensagens da rede. Com interface amigável e de fácil utilização, basta importar os arquivos SCD da subestação e indicar o endereço IP dos equipamentos da rede para que o monitoramento comece a operar. Caso o cliente deseje, as configurações podem ser customizadas conforme as suas necessidades.

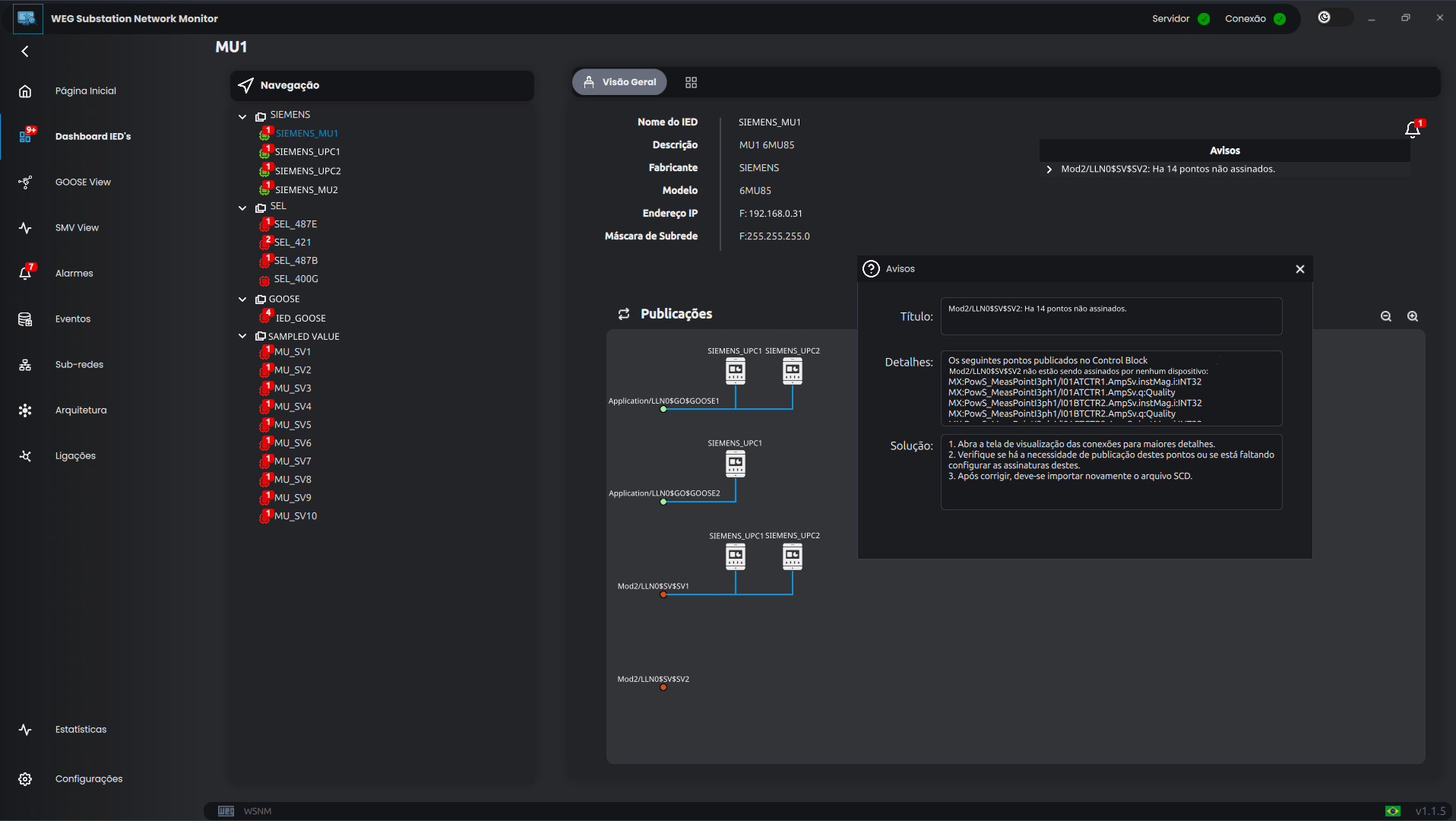

Dashboard IEDs
A tela Dashboard permite visualizar todos os IEDs da rede e configurações como MAC, IP, VLAN, GOOSE, SMV (Sampled Values) e MMS. A tela também contém informações sobre os dados de tráfego em tempo real de cada IED, além de alertas de erros de configuração

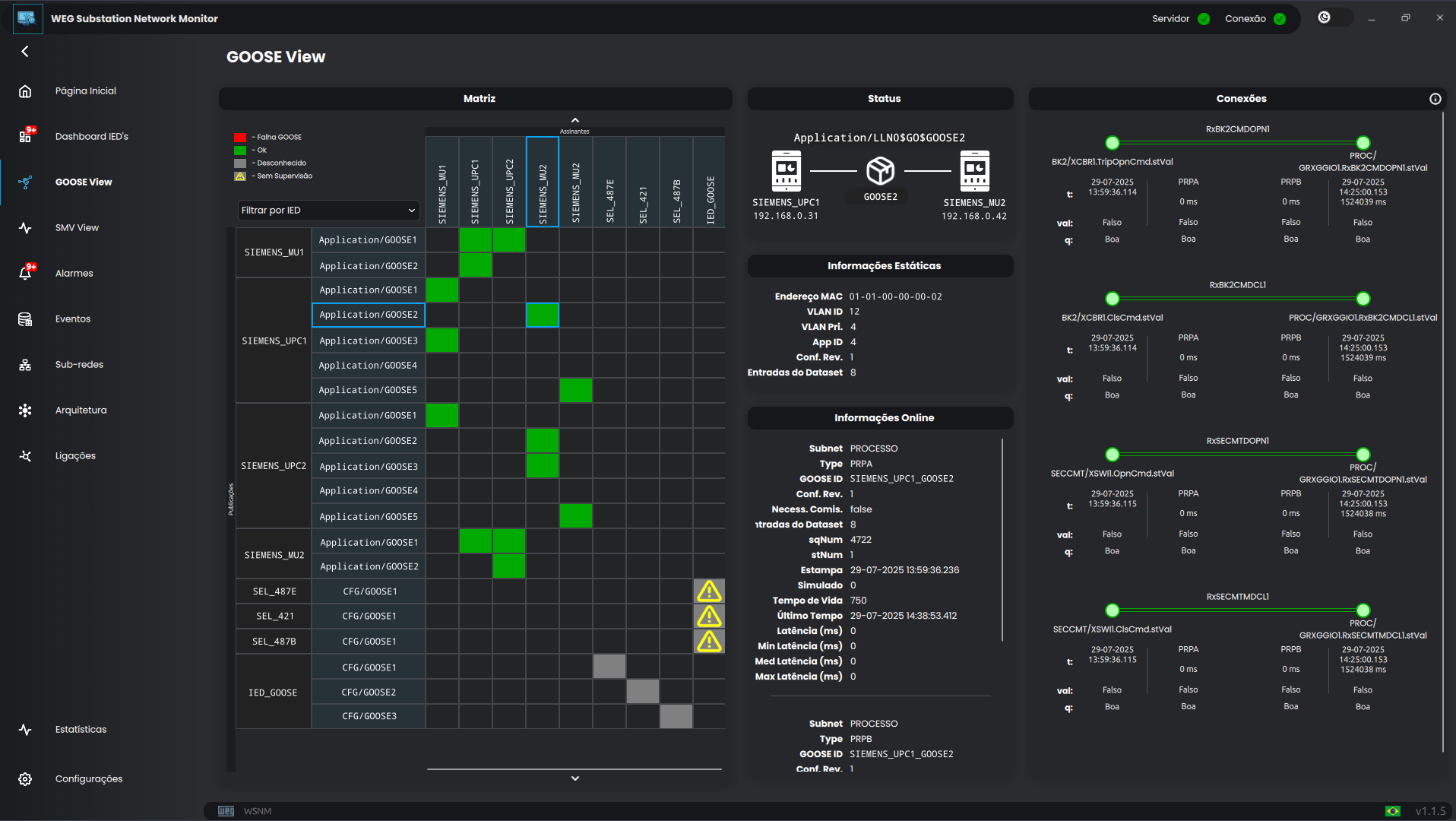

O GOOSE viewer e SMV viewer possuem matrizes de comunicação GOOSE e SMV (Sampled Values) entre IEDs. A ferramenta permite visualizar a situação das trocas GOOSE e SMV entre os IEDs em ambas as sub-redes PRP ao mesmo tempo.

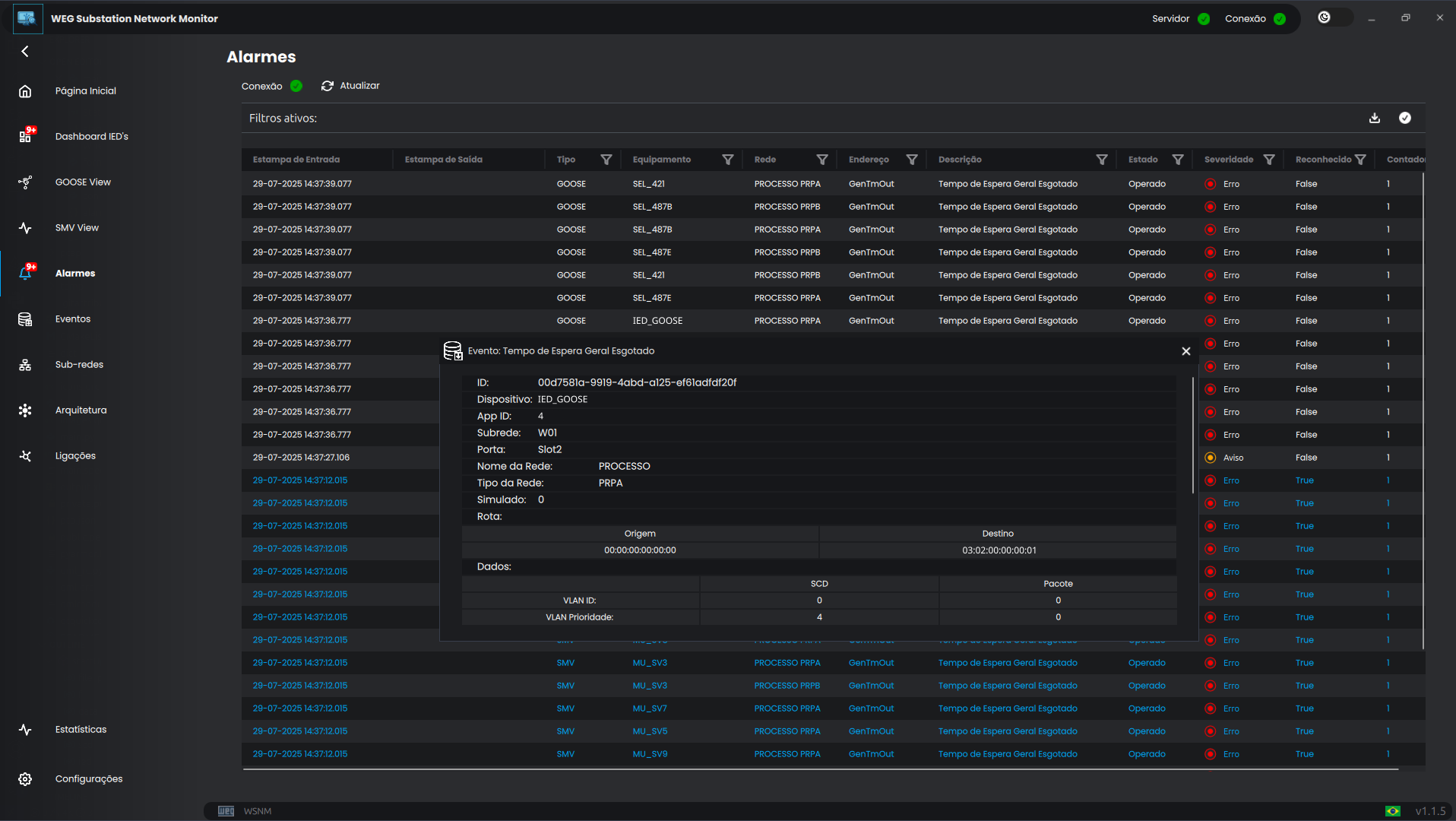

A tela de alarmes concentra o histórico de alarmes da rede, indicando o protocolo, severidade e dados da falha.

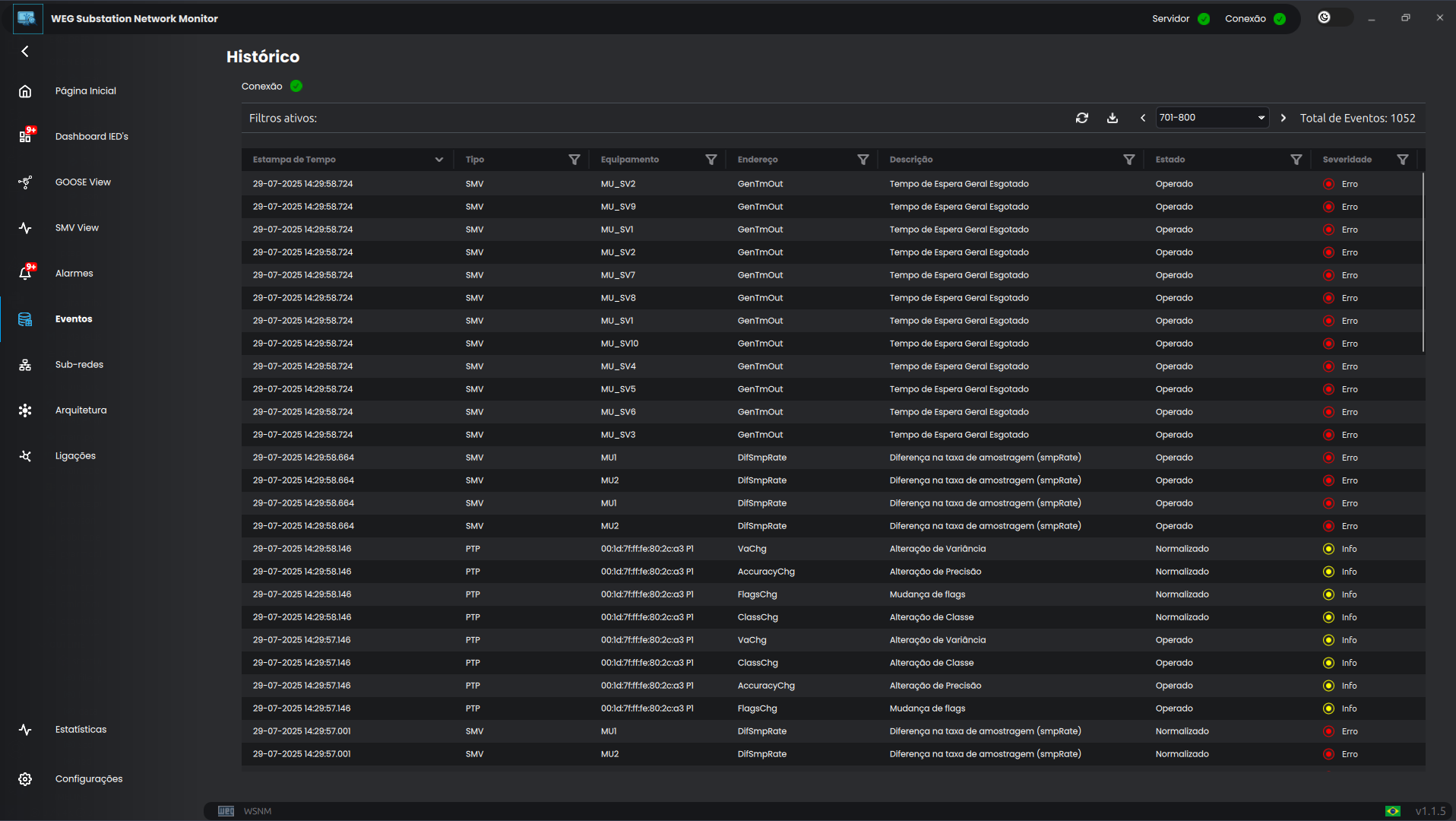

A tela de eventos fornece um histórico das ocorrências na rede. O WSNM gera arquivos PCAP na ocorrência de eventos, permitindo a posterior análise pela equipe de O&M.

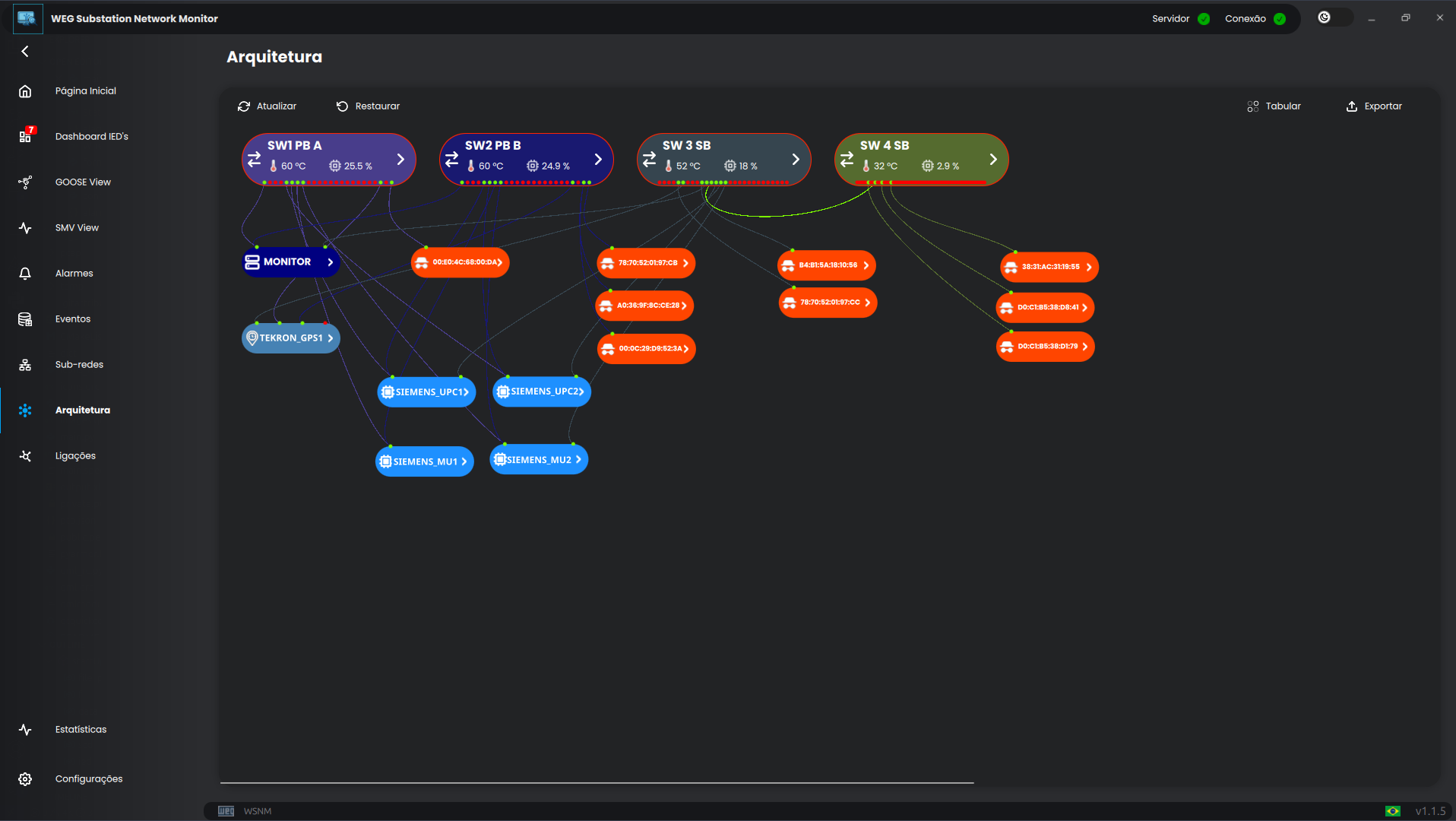

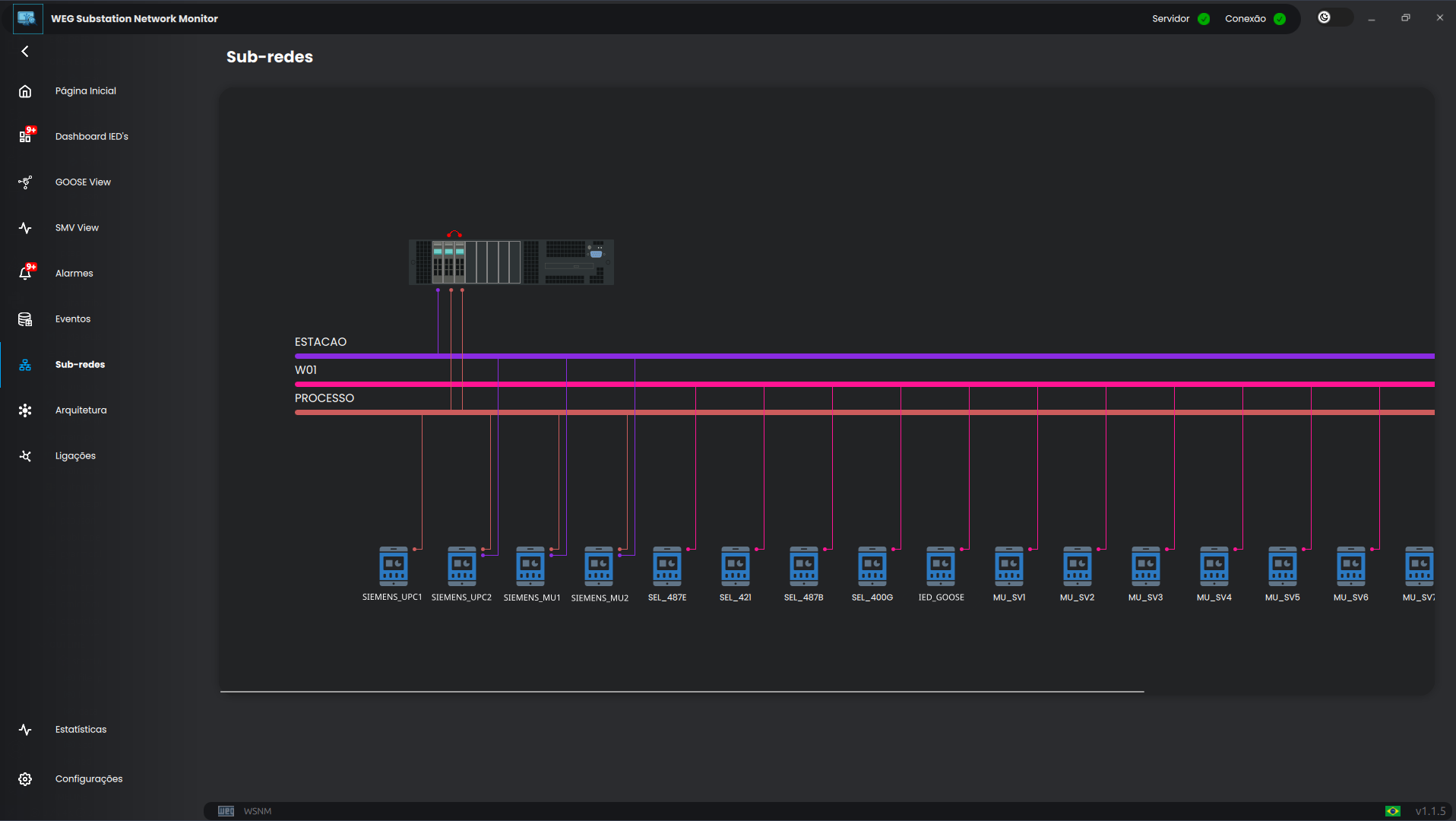

Ao importar os arquivos SCD do projeto, o WSNM mostra de forma gráfica e automática as sub-redes e a arquitetura de rede, ou seja, a arquitetura é montada de forma estática.
De forma dinâmica, por meio de análise do arquivo SCD e dos dados aquisitados dos dispositivos de rede, o WSNM monta a arquitetura dos barramentos de comunicação, indicando todos os dispositivos de rede conectados a eles. Ao clicar sobre um elemento de rede da arquitetura, o WSNM filtra suas conexões para uma visualização precisa. A arquitetura também traz informações como temperatura, atividade das portas e carregamento dos switches.

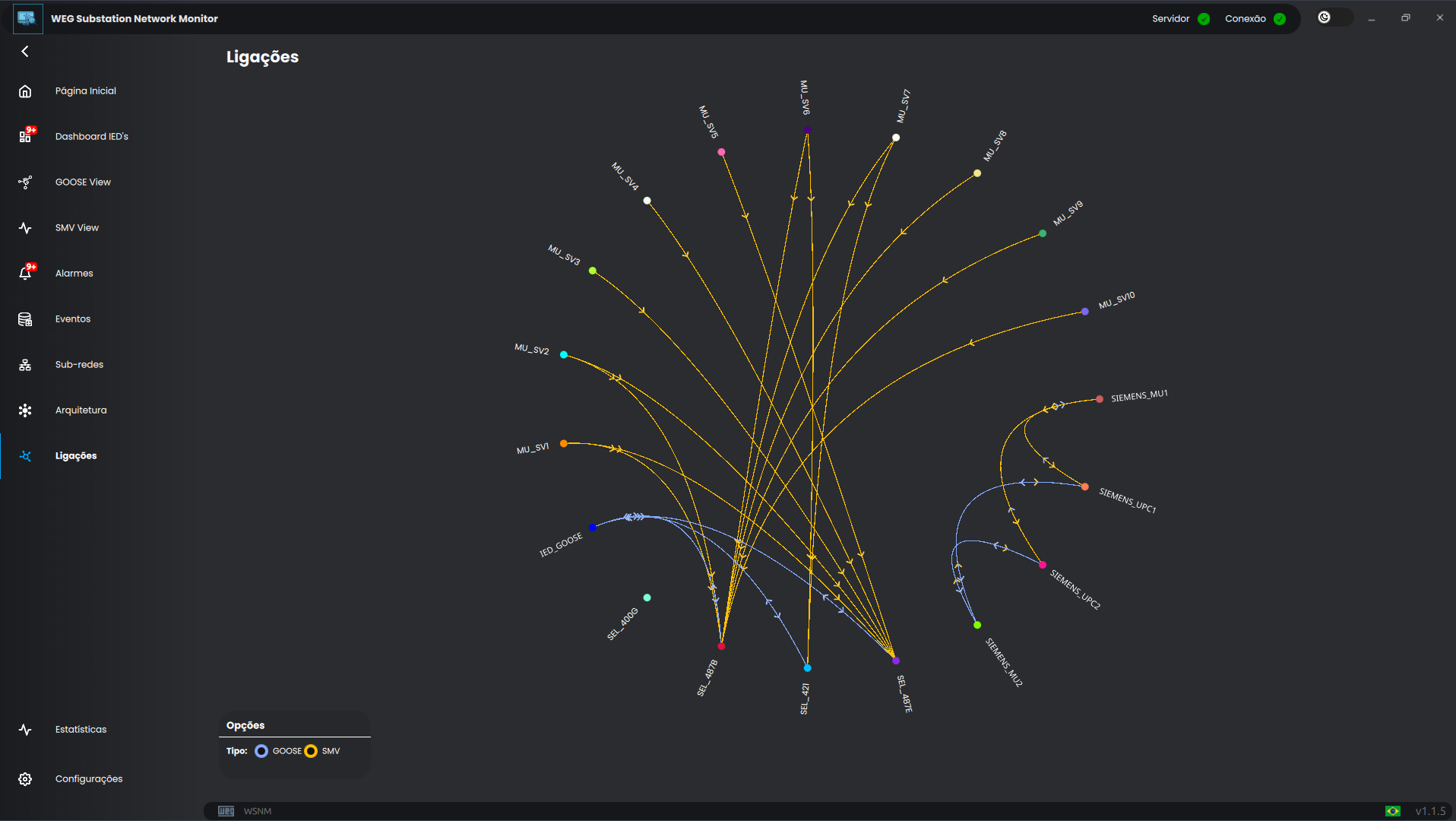

A tela de ligações representa todas as ligações entre dispositivos da rede, com indicação de origem e destino de cada mensagem, possibilitando filtrar as ligações por cada elemento.

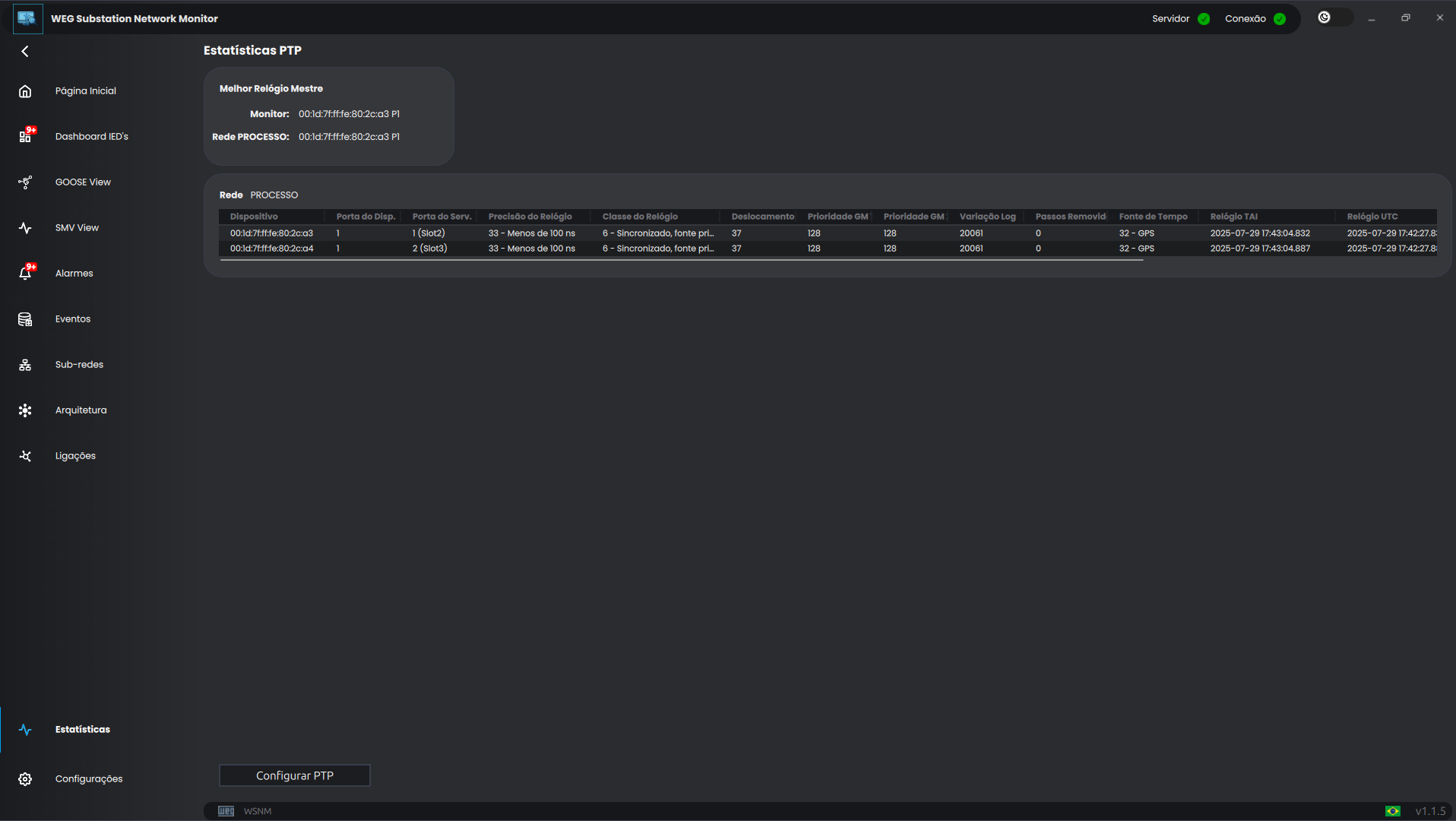

O WSNM apresenta estatísticas em tempo real de PTP (sincronismo da rede), PRP e servidores.
O licenciamento é feito por subestação e o software possui versão única, sem opcionais associados a quantidades de dispositivos, dados da rede ou qualquer outra variável.
