Diferenciais

  • Corrige anomalias e interrupções da rede elétrica;
  • Sistema de detecção de aterramento conectado;
  • Protege equipamentos de descargas elétricas;
  • Estabilidade de tensão, condicionamento e armazenamento de energia;
  • PFC: reduz as perdas de energia nas fontes de alimentação;
  • Fator de potência ≈unitário: mais eficiência na utilização de energia;
  • Alta frequência, proporcionando excelente performance;
  • Online: Sem tempo de transferência;
  • Senoidal: compatível para aplicações em todas cargas críticas;
  • Dupla conversão, conforme normas NBR 15014 e IEC 62040.

Benefícios

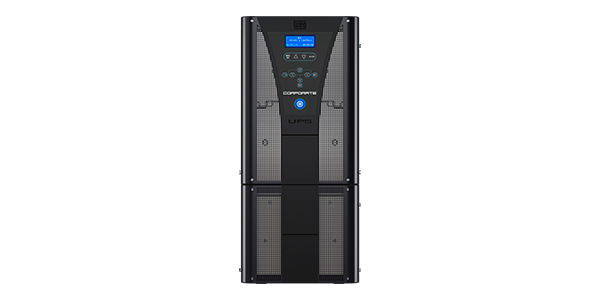

Desenvolvido para proteger informações e aumentar a vida útil dos equipamentos, através da energia elétrica condicionada e sem interrupção, o nobreak Corporate proporciona alto desempenho e rendimento elevado em relação à média do mercado (>90%), além de fator de potência unitário na entrada e na saída.



Com operação amigável e segura, o Nobreak Corporate é 100% desenvolvido e fabricado pela WEG no Brasil, com assistência técnica disponível em todo o país.

Principais características

  • Nobreak on-line com dupla conversão, senoidal, de acordo com as normas NBR 15014 e IEC 62040;
  • Retificador e inversor com IGBTs controlados por PWM em alta frequência 20 kHz;
  • Sistema de controle e supervisão totalmente microcontrolados;
  • Fator de potência de entrada praticamente unitário (kVA ≈ kW) FP≈1,0;
  • Tensão de saída senoidal em todos os modos de operação;
  • Distorção harmônica total da tensão de saída inferior a 3,0%;
  • Tensão de saída estabilizada com regulação estática +/- 1%;
  • Bivolt opcional na entrada e saída, com uso de transformador;
  • Sistema de bypass sincronizado com acionamento automático e manual com tempo de transferência < 1/2 ciclo rede;
  • Sistema de sinalização sonora para sub e sobretensão, sobrecarga, curto-circuito, bypass, falhas, descarga parcial e total das baterias;
  • Sistema de sinalização visual para rede de entrada/retificador, bypass, sobrecarga, falhas e nível de carga das baterias e da saída/inversor;
  • Sistema compatível com grupo motor-gerador;
  • Sistema inteligente de gerenciamento das baterias para aumento do desempenho e vida útil;
  • Status de carga da bateria;
  • Permite a expansão de autonomia pelo usuário (Plug & Play);
  • Sistemas de supressão de transientes, RF e interferências eletromagnéticas (EMI/EMC);
  • Comunicação padrão USB (opcional SNMP);
  • Sistema de partida a frio DC/cold-start sem rede presente, com desligamento e reinicialização automáticos para proteção das baterias;
  • Tecnologia inovadora que assegura elevado rendimento, com peso e volume reduzidos;
  • IHM (Interface Homem Máquina) em português com registro de eventos como hora e data;
  • Identificação e serigrafias em português do Brasil (outros idiomas disponíveis);
  • Painel sinóptico LED para monitoramento de:
  • Tensão de entrada;
  • Tensão saída;
  • Tensão da bateria;
  • Correntes no retificador;
  • Inversor e conversor CC-CC;
  • Sistema de detecção de aterramento conectado;
  • Baterias internas ou com auxílio de módulo externo em função da autonomia;
  • Monitoramento em tempo real do status do Banco de Baterias em (%).

Tecnologia

A linha de Nobreaks Corporate possui três microcontroladores de última geração, que operam interligados, porém de forma dedicada para controle, conversores de potência e IHM, assegurando maior confiabilidade e desempenho do sistema. Possui como padrão a tensão de entrada e saída fixa em 120 V ca ou em 220 V ca, ou bivolt (opcional) com uso de transformador de entrada e seleção manual e com faixa de operação de ±20% da tensão nominal.



Bypass: o sistema bypass fica em standby enquanto a tensão da rede está em níveis de qualidade aceitáveis. Neste modo de operação, ocorrendo uma condição de sobrecarga ou sobre temperatura, o Bypass é acionado de forma automática. Também é possível acioná-lo quando o produto é programado para operar em modo econômico ou quando há a necessidade de se realizar alguma operação ou manutenção em que a carga precise de alimentação diretamente da rede elétrica.



Modo Eco (Modo Econômico): através do menu presente na Interface Homem Máquina (IHM) é possível habilitar o Modo Eco. Quando configurado para operar neste modo, o Nobreak transfere automaticamente para o Modo bypass, mantendo o inversor ligado e em espera, configurando um modo de operação de baixo consumo de energia, com rendimento superior a 95%*. Neste estágio, o Nobreak monitora continuamente a qualidade e o nível de tensão na rede elétrica.

Caso haja variações na rede elétrica, e que fujam aos padrões definidos (ver manual), o Bypass é desligado e o produto passa a operar novamente em Modo Online. Com o Modo Eco ativado, o Nobreak transferirá novamente para o Modo Bypass sempre que for constatada boa qualidade na rede elétrica.

*Com baterias completamente carregadas.

Aplicações

Devido a sua alta qualidade técnica e flexibilidade de aplicações, o Nobreak Corporate pode ser utilizado para instalação em sistemas de automação (comercial, bancário e processos industriais), sistemas de informação e processamento de dados, redes de comunicação, servidores e estações de trabalho, call centers, laboratórios, indústrias, hospitais e aplicações críticas.
