El WSNM es capaz de identificar fallos como pérdida de integridad de los mensajes, ausencia de mensajes previstos, ausencia de señales de sincronización, presencia de mensajes no previstos, intervalos anormales entre mensajes previstos y tiempo anormal de propagación (latencia) para mensajes previstos con periodo fijo de publicación. El software funciona en un sistema operativo Linux®, instalado en un ordenador industrial con los mismos criterios de construcción aplicables a IEDs, lo que permite monitorear simultáneamente tanto el bus de proceso como el bus de estación de la subestación.
Entre los recursos del WSNM se encuentran:
El sistema es completamente pasivo. WSNM no requiere la personalización de los IEDs para funcionar, ni interfiere en los mensajes de la red. Con una interfaz amigable y fácil de usar, basta con importar los archivos SCD de la subestación e indicar la dirección IP de los equipos de la red para que el monitoreo comience a operar. Si el cliente lo desea, las configuraciones pueden personalizarse según sus necesidades.
Dashboard IEDs La pantalla del Dashboard permite visualizar todos los IEDs de la red y configuraciones como MAC, IP, VLAN, GOOSE, SMV (Sampled Values) y MMS. La pantalla también contiene información sobre los datos de tráfico en tiempo real de cada IED, además de alertas de errores de configuración.

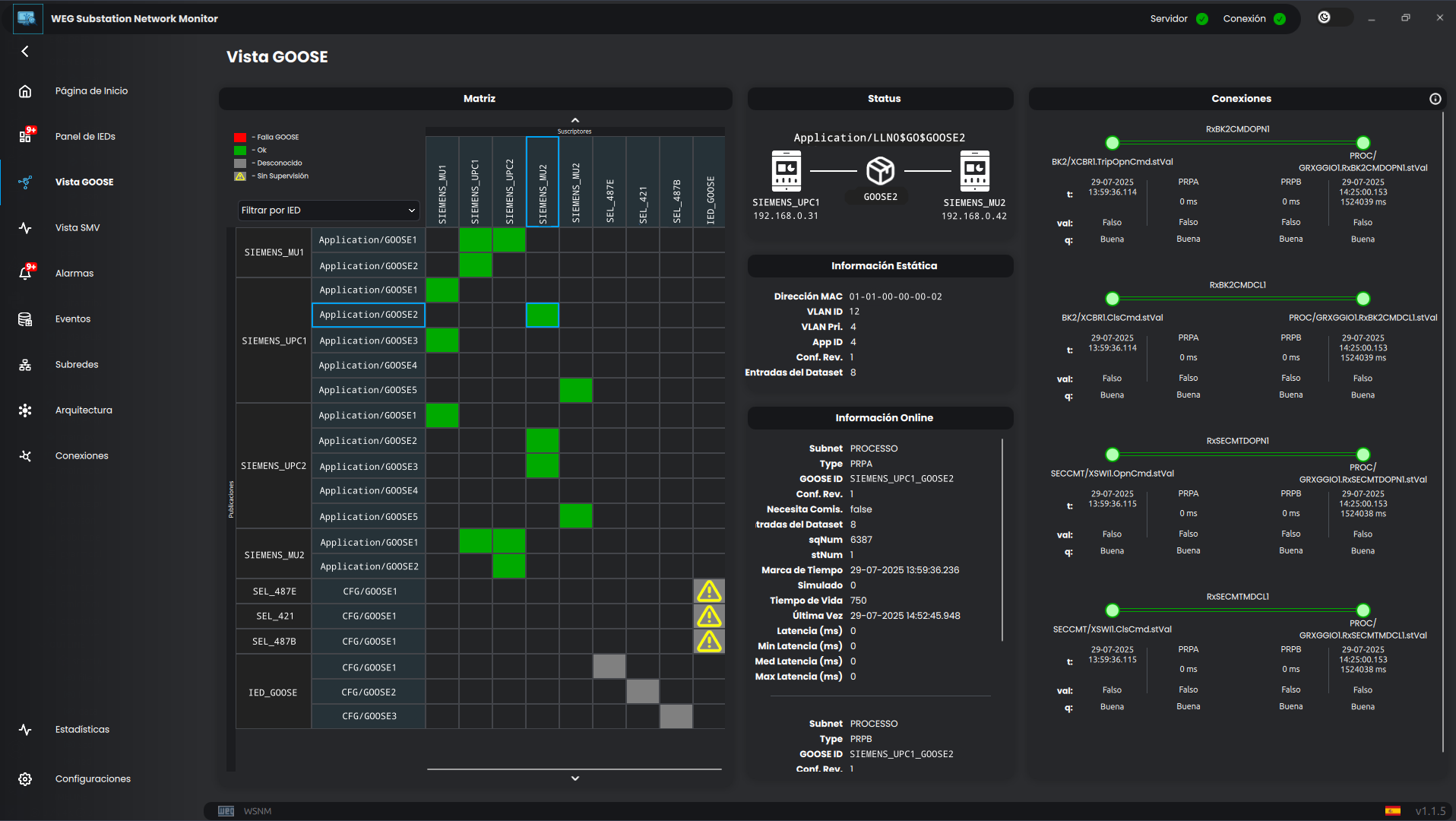

El GOOSE viewer y el SMV viewer tienen matrices de comunicación GOOSE y SMV (Sampled Values) entre IEDs. La herramienta permite visualizar el estado de los intercambios GOOSE y SMV entre los IEDs en ambas subredes PRP al mismo tiempo.

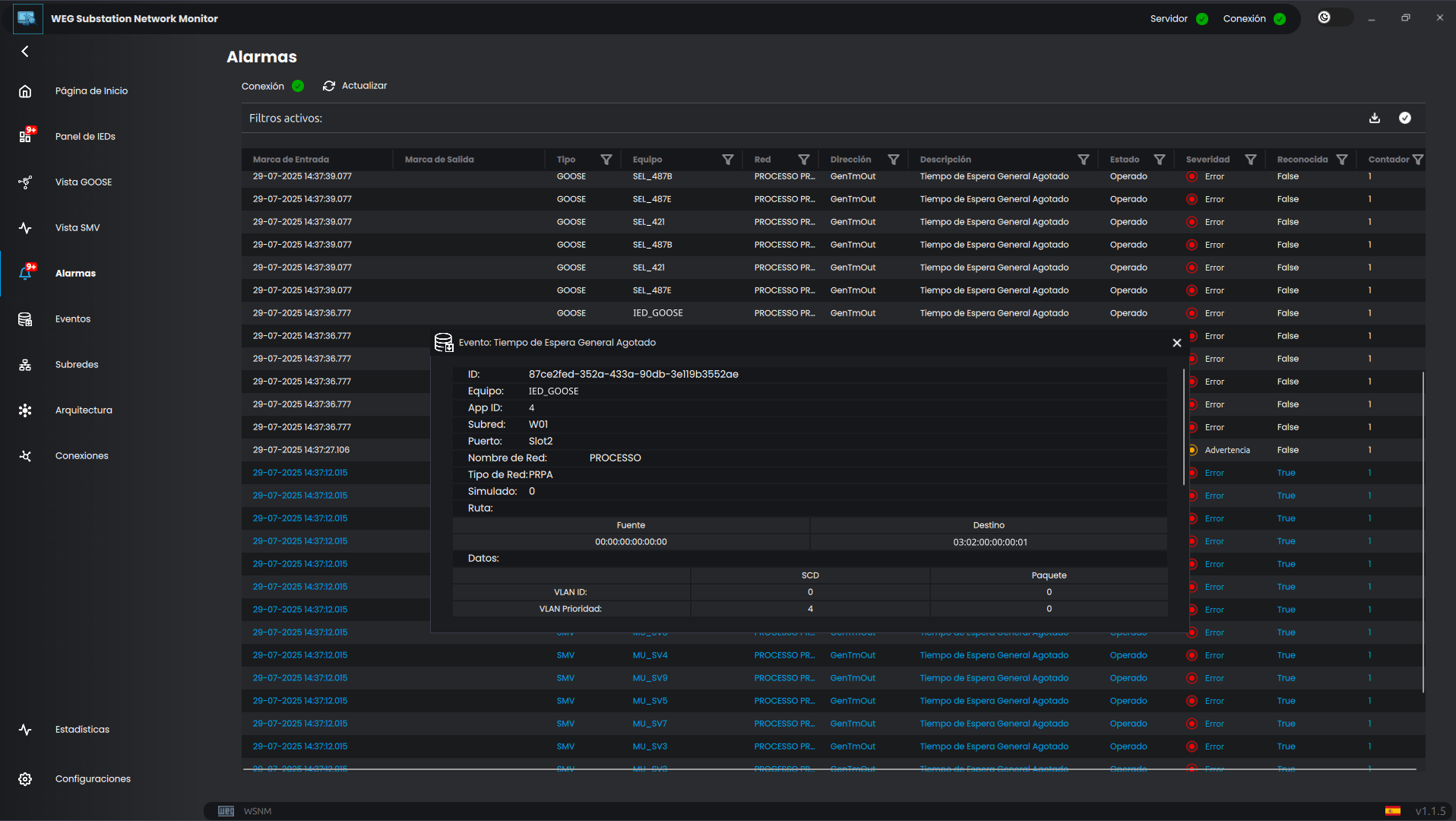

La pantalla de alarmas concentra el historial de alarmas de la red, indicando el protocolo, la gravedad y los datos de la falla.
La pantalla de eventos proporciona un historial de las incidencias en la red. El WSNM genera archivos PCAP cuando ocurren eventos, lo que permite su posterior análisis por el equipo de O&M.

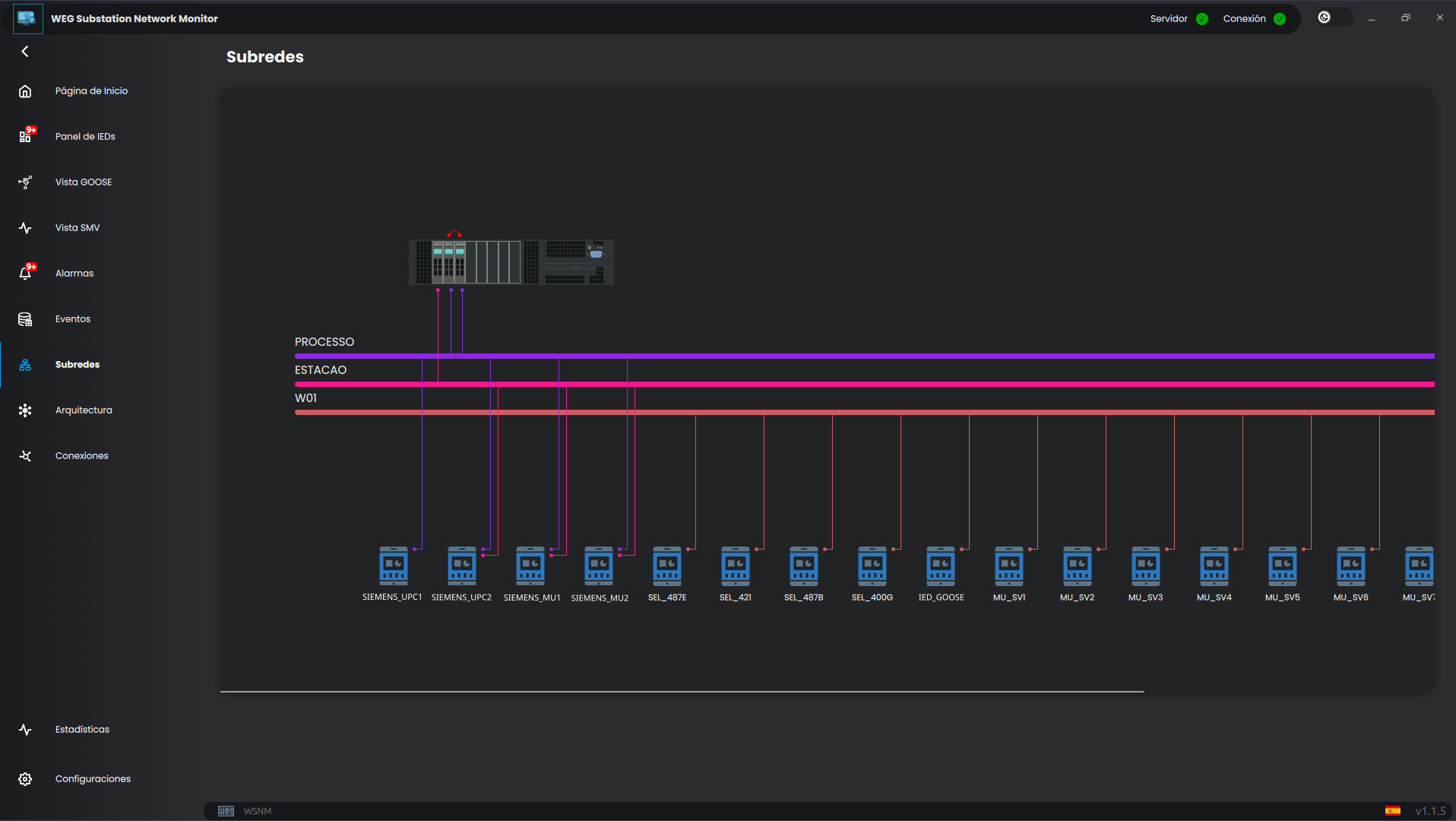

Al importar los archivos SCD del proyecto, el WSNM muestra de forma gráfica y automática las sub-redes y la arquitectura de red, es decir, la arquitectura se monta de forma estática.

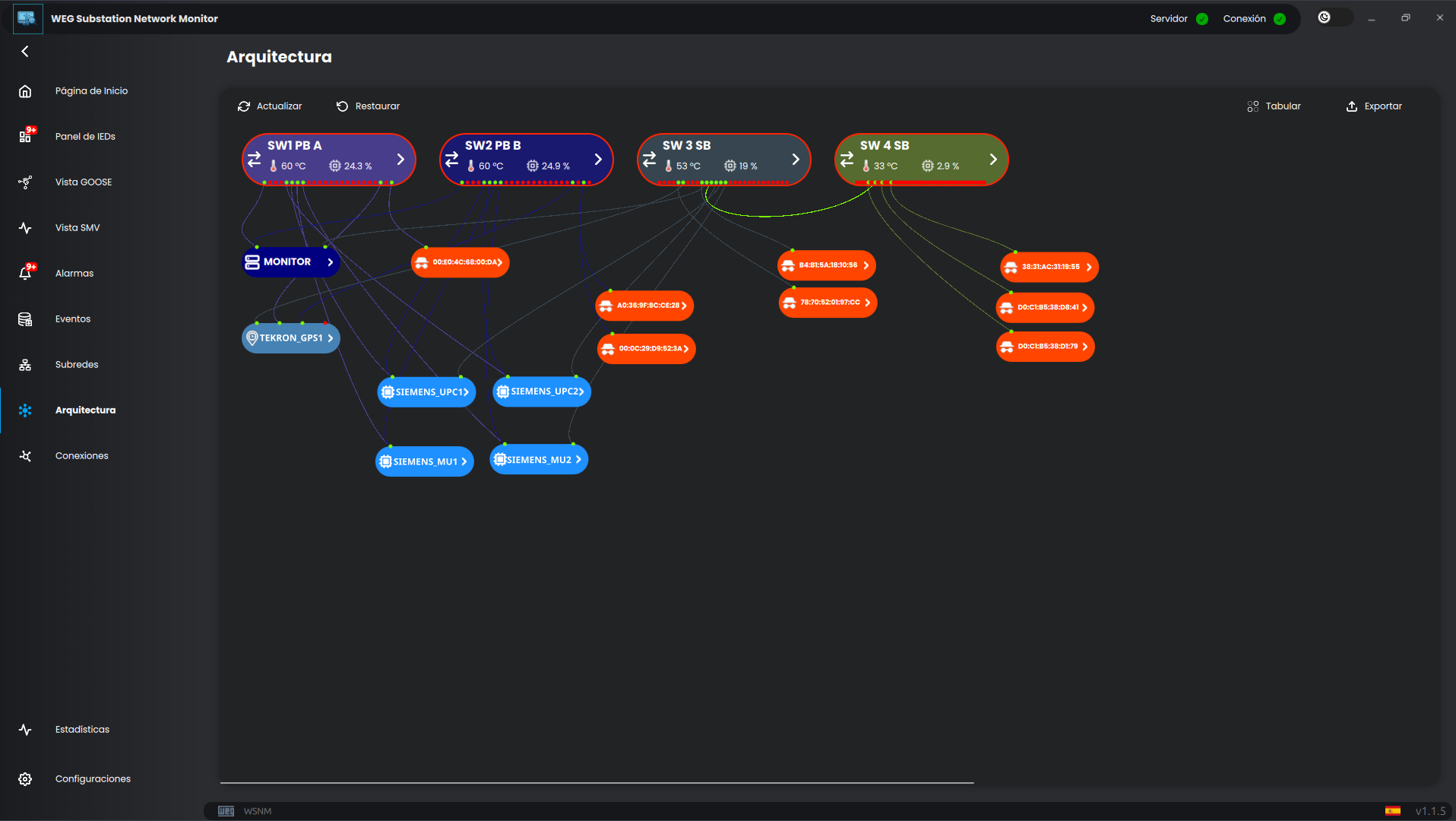

De manera dinámica, mediante el análisis del archivo SCD y los datos adquiridos de los dispositivos de red, WSNM construye la arquitectura de los buses de comunicación, indicando todos los dispositivos de red conectados a ellos. Al hacer clic en un elemento de red dentro de la arquitectura, WSNM filtra sus conexiones para una visualización precisa. La arquitectura también proporciona información como temperatura, actividad de los puertos y carga de los switches.

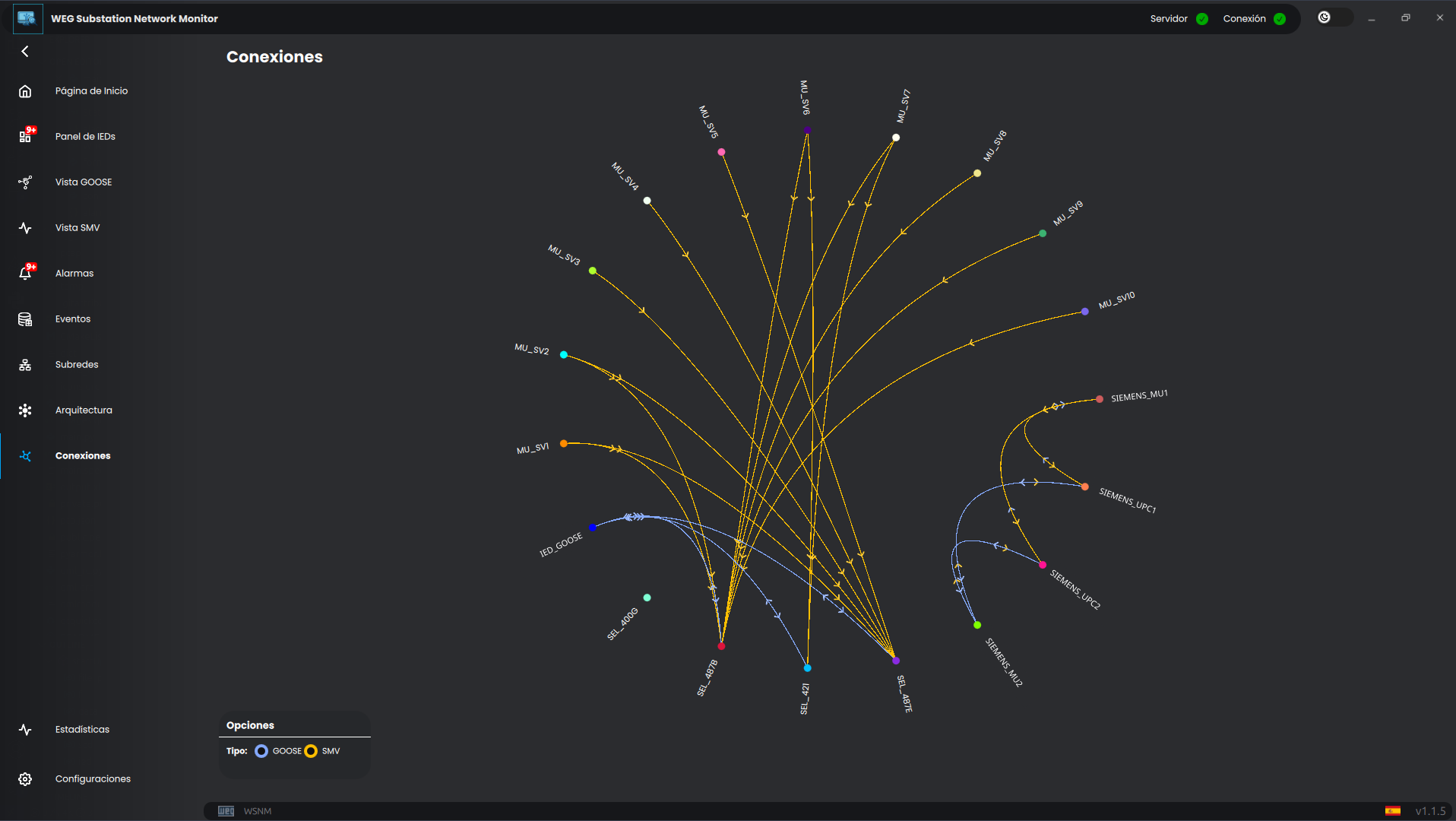

La pantalla de conexiones representa todos los enlaces entre los dispositivos de la red, indicando el origen y el destino de cada mensaje, y permitiendo filtrar las conexiones por cada elemento.
El WSNM presenta estadísticas en tiempo real de PTP (sincronización de la red), PRP y servidores.
El licenciamiento se realiza por subestación y el software tiene una única versión, sin opciones asociadas a la cantidad de dispositivos, datos de la red o cualquier otra variable.
